튜브 바이어스 계산기는 음극 저항기에서 측정 된 전압 강하 또는 측정 된 플레이트 전류를 사용하여 플레이트 전류, 손실 및 최대 손실의 %의 파워 튜브 바이어스 값을 계산합니다. 36 개의 튜브 유형에 대한 데이터베이스가 있으며 Class A Fixed, Class AB Fixed Bias 및 Cathode Bias Maximum Safe Bias 설정을 계산합니다.

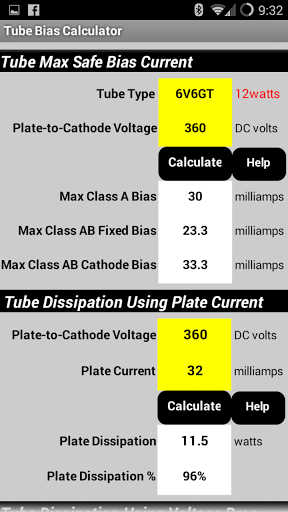

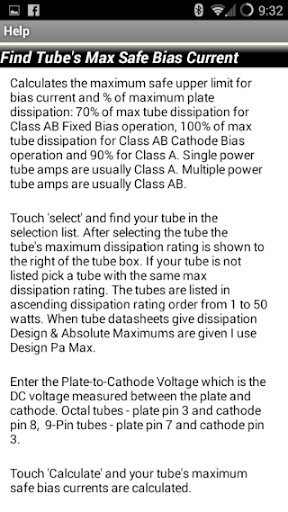

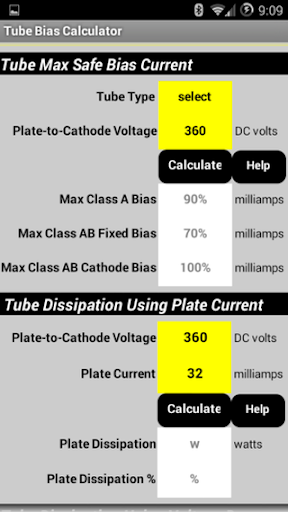

튜브의 Max Safe Bias 설정을 계산하려면 선택 목록에서 튜브를 선택하고 Plate-to-Cathode 전압 (플레이트 전압은 항상 튜브의 플레이트와 음극 사이에서 측정 됨)을 입력하면됩니다. Class A Fixed, Class AB Fixed Bias 및 Cathode Bias에 대한 최대 안전 바이어스 설정이 표시됩니다.

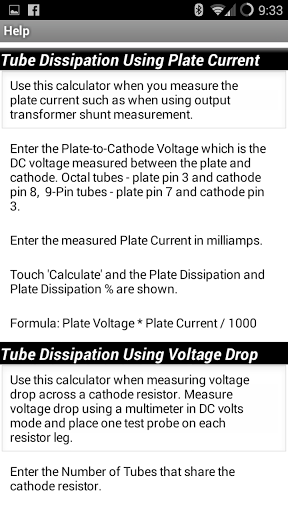

출력 변압기 션트 전류 측정을 사용할 때와 같이 플레이트 전류를 측정 할 때 바이어스를 계산하려면 페이지 상단에 튜브 유형 및 플레이트-캐소드 전압을 입력하고 플레이트 전류를 입력하고 '계산'을 터치하고 Plate Dissipation 및 Dissipation %가 표시됩니다.

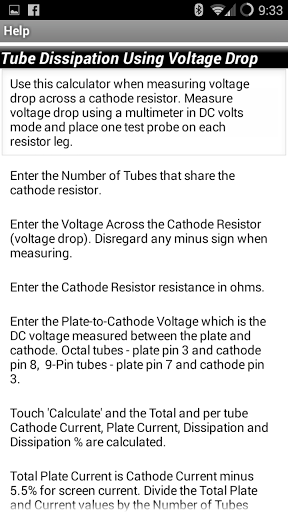

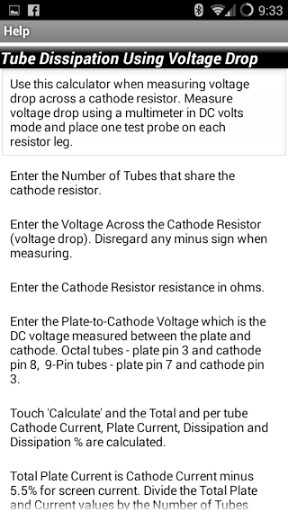

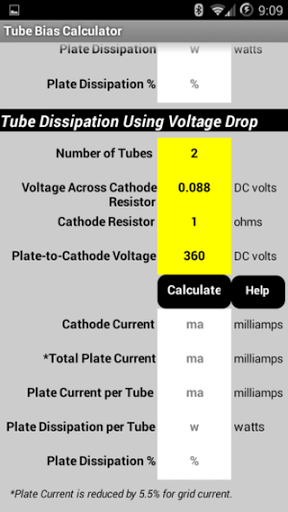

음극 저항의 전압 강하를 측정하여 바이어스를 계산하려면 페이지 상단에 튜브 유형 및 플레이트 대 음극 전압을 입력하고 음극 저항을 공유하는 튜브 수, 음극 저항을 통한 전압 강하 및 음극 저항 실제 저항. '계산'을 터치하면 총 음극 전류, 총 플레이트 전류, 플레이트 손실, 플레이트 손실%및 튜브 당 전류가 표시됩니다.

저항기의 전압 강하를 측정하려면 멀티 미터를 DC 볼트로 설정하고 저항기의 각 다리를 프로브로 만지십시오 (마이너스 기호 무시).

경고 : 증폭기에는 플러그를 뽑아도 죽일 수있는 고전압이 있습니다. 테스트 장비에 능숙하고 고전압 및 관련 위험에 매우 익숙하지 않은 경우 앰프의 바이어스를 설정하려고 시도하지 마십시오.
